99黄网站视频黑丝袜,亚洲国产伊人本道一区,蜜桃AV动漫,98色在线,亚州中文aV在线,千人斩av,XXX.蜜桃视频,欧美人妻精品一区二区,一本中文久久

近日阿爾賽銷售接到客戶投訴說我們生產的爐膛在燒結一次后蛻皮了，裂開了。根據阿爾賽這么多年的專業(yè)能力，還不至于會出現(xiàn)爐膛生產一次就蛻皮吧？這是高溫防曬措施沒做好嗎，還要再多涂幾層防曬霜？NO NO NO 我們要從根本上來解決問題。

經過溝通了解下來，原來客戶在使用上出現(xiàn)了兩個誤區(qū)：第一，升降溫速度太快，急冷急熱導致爐膛開裂；第二，所燒的產品里面含有還原氣體腐蝕了我們的材料。

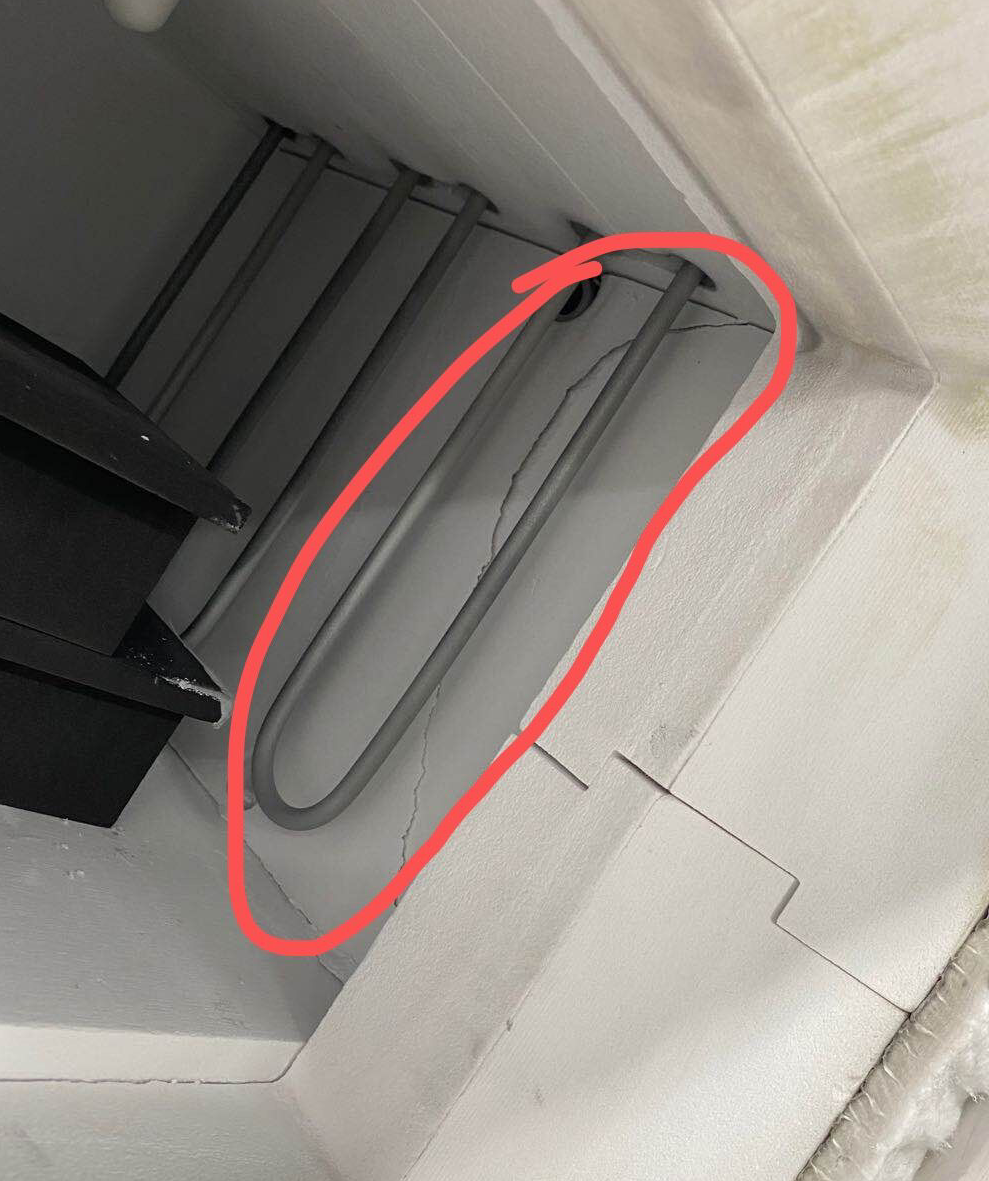

分析這個案例，我們在平時設計爐子的時候還要注意以下三點：①爐口處由于散熱量高及高溫開爐門， 爐口處會比其他地方容易產生急冷急熱的情況，更容易使纖維產生熱震，造成纖維材料開裂；②熱電偶孔位處，溫度高的地方纖維先開始收縮，溫度低的地方還未開始收縮，一冷一熱就出現(xiàn)了纖維開裂；③硅鉬棒開孔的地方也容易裂，建議在爐頂鋪一層1600纖維毯。這些容易裂的部位建議都采用纖維板拼接的方式。另外爐底設計也需要改進，在使用的時候直接將承燒板放置在爐底纖維材料上，纖維與承燒板熱傳導系數及熱容量差異較大，急速升溫及急速降溫時容易扯裂纖維板（特別是空燒時沒有物料，降溫速率非常快）。 細節(jié)設計也決定了爐膛的燒結效果和使用壽命哦！

我們的材料平時的升降速度一般控制在300度/小時以下，阿爾賽爐膛是基本設計實在大氣環(huán)境下使用，當客戶需要氣氛中使用的時候，請在訂購前一定要提前和我們溝通聯(lián)絡，我們有秘方~
